一、概述

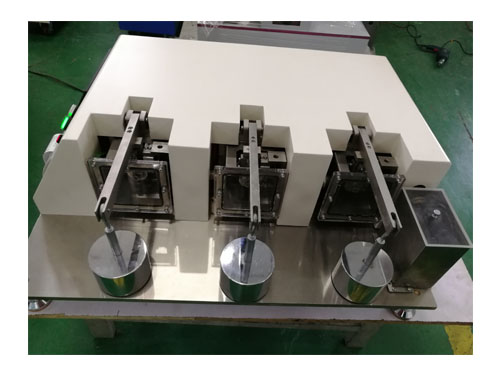

符合标准:GB3960 塑料滑动摩擦磨损m.qg111手机版方法适用于塑料制品及橡胶制品或其他复合材料的滑动摩擦,磨损性能测试,也可对m.qg111手机版中试样的磨擦力、磨擦系数和磨损量进行测定。本m.qg111手机版由m.qg111手机版主机及智能控制系统两大部分构成,通过控制系统进行操作m.qg111手机版,在m.qg111手机版过程中同时可以显示数值、扭矩、时间,显示当前m.qg111手机版数值,可以打印出标准要求的m.qg111手机版报告。本设备配备水浴箱,使试样完全在水中进行摩擦磨损m.qg111手机版,大面积应用于船舶、军舰、潜艇螺旋桨高分子水润滑轴承材料的摩擦磨损实验,多方位模拟试样材料产品实际使用过程中的工况。使实验的过程和数据更加真实可靠!
二、技术要求
1.试样尺寸: 30mm×7mm×6mm
2.转动速度: 10转/分-400转/分
3.负 荷: 20kg(单个摩擦环)
4.摩擦环尺寸:φ40×10mm ,倒角0.5×45°,外圆表面与内圆同心度偏差小于0.01
5.摩擦环材质:(无水浴环境)45号钢淬火,热处理HRC40-45,外圆表面光洁度▼8
或者选用(海水环境)SUS316/SUS316L两者耐海水腐蚀效果比较优越。
6.摩擦力矩: 0--4N·m
7.速度精度: 1%
8.摩擦力矩精度:1%
9.传感器测量精度:1% FS
三、各系统功能概述
一、电机:采用高精度调速电机,准确的控制机构速度、满足实验精度要求。
二、传动系统:采用高精度同步带传动,传动效率达到98%以上,保证每个摩擦环上的转数和力矩完全相同,进一步提升产品的实验精度。
三、水浴箱:端面采用亚克力材料制作,外观干净、美观、大气。在实验过程中实验员可以观察到试样在水中做实验的场景,使实验的整个过程尽收眼底。而且当我们需要不要在水中做实验的时候可以通过拔掉水浴箱下端的密封盖子,放掉水,这是水浴箱还可以当做接料盒子,防止做实验时候摩擦掉的粉末影响设备和m.qg111手机版台的环境。水浴箱金属框架使用SUS316/SUS316L不锈钢材料做框架,使水浴箱牢固可靠、耐用等优点。
四、 传感器:本m.qg111手机版传感器精度可达到1% FS,
五、杠杆系统:本设备中杠杆系统,采用阿基米德杠杆定律公式进行设计,在加工过程中对砝码和杠杆的密度和尺寸经过严密的计算,保证摩擦环正上方的力值准确。
六、轴端密封系统:本密封系统采用定环和动环密封,定环和动环密封面粗超度高达0.2,通过动环上的弹簧对定环施加轴向力达到密封作用,当转动速度高达3000r/min时,也不会出现泄漏,完全满足设备需求。
